Máquina híbrida HXYD

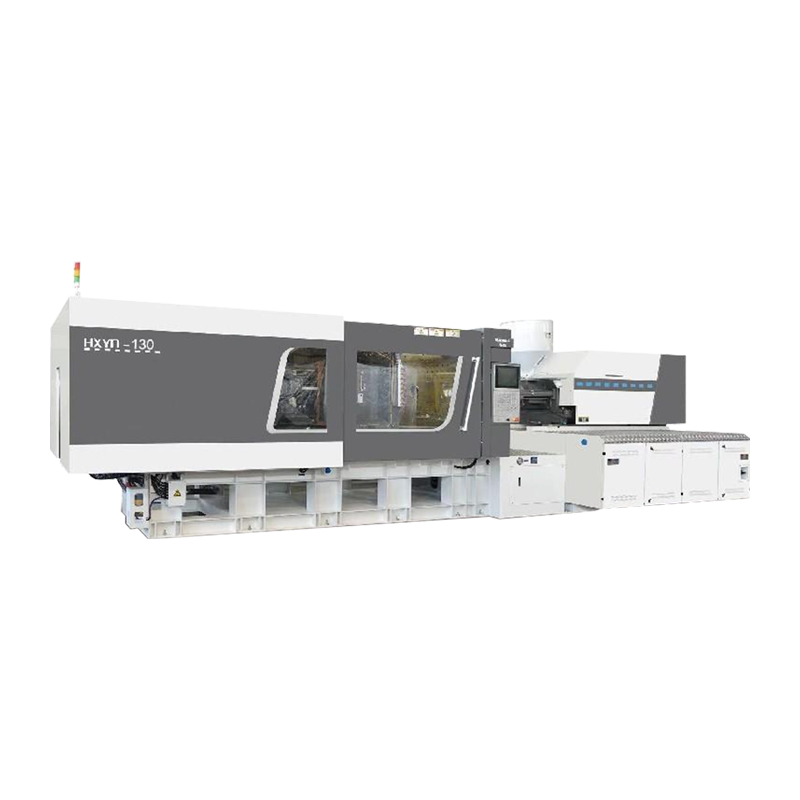

HXYD-130: Máquina de moldeo por inyección híbrida HXYD

El avanzado sistema de accionamiento híbrido aceite-eléctrico asigna energía de forma inteligente y precisa en función de las diferentes demandas de las diferentes etapas de los procesos de moldeo por inyección de tamaño mediano. Durante las fases de apertura/cierre del molde a alta velocidad y de inyección a alta presión que requieren una potencia sustancial, el sistema hidráulico aprovecha al máximo sus robustas ventajas de potencia para garantizar movimientos rápidos y estables de la máquina. Por el contrario, durante fases que requieren una precisión extrema, como el mantenimiento y la medición de la presión, el sistema eléctrico destaca por sus capacidades de control precisas y al mismo tiempo minimiza eficazmente el consumo de energía. Verificada en la producción del mundo real, esta optimización logra importantes ahorros de energía en comparación con las máquinas tradicionales de moldeo por inyección totalmente hidráulicas, reduciendo sustancialmente los costos operativos para las empresas.

Correo electrónico: haixiong@highsun-machinery.com

Contáctenos

PREV：HXYD-100: Máquina de moldeo por inyección híbrida HXYD
SIGUIENTE：HXYD-160: Máquina de moldeo por inyección híbrida HXYD

Descripción
Video

MODELO: HXYD 130/i350H
TABLA DE PARÁMETROS TÉCNICOS			A	B	C
UNIDAD DE INYECCIÓN	DIÁMETRO DEL TORNILLO	mm	32	36	40
	RELACIÓN L/D DEL TORNILLO	L/D	23.6	21	21
	CAPACIDAD DE INYECCIÓN EN TEORÍA	cm³	144	183	226
	PESO DE LA INYECCIÓN (PS)	g	131	166	205
	PRESIÓN DE INYECCIÓN	MPa	2531	2000	1620
	CAPACIDAD PLASTIFICANTE	g/s	16	22	30
	VELOCIDAD DEL TORNILLO	rpm	400
	UNIDAD DE INYECCIÓN		i350H
	VELOCIDAD DE INYECCIÓN	mm/s	350
	MOTOR DE POTENCIA	KW	38(verter) 17(derretir) 21(aceite)
	UNIDAD DE INYECCIÓN
	VELOCIDAD DE INYECCIÓN	mm/s
	MOTOR DE POTENCIA	KW
UNIDAD DE SUJECIÓN	FUERZA DE SUJECIÓN	KN	1300
	CARRERA MÓVIL DE LA PLACA DEL MOLDE	mm	470
	ALTURA MÁXIMA DEL MOLDE	mm	550
	MIN. ALTURA DEL MOLDE	mm	180
	ESPACIO ENTRE BARRAS DE AMARRE (W*H)	mm	470*470
	FUERZA DEL EYECTOR HIDRÁULICO	KN	61
	CARRERA DEL EYECTOR HIDRÁULICO	mm	150
	NÚMERO DE EYECTOR	n	5
OTROS	PRESIÓN DE LA BOMBA	MPa	16
	CAPACIDAD DE CALEFACCIÓN	KW	10.5
	DIMENSIÓN DE LA MÁQUINA (LWH)	m	5.41.42.1
	PESO DE LA MÁQUINA	t	4.5
	CAPACIDAD DEL TANQUE DE ACEITE	L	180

MODELO: HXYD 130/i280H
TABLA DE PARÁMETROS TÉCNICOS			A	B	C
UNIDAD DE INYECCIÓN	DIÁMETRO DEL TORNILLO	mm	28	32	36
	RELACIÓN L/D DEL TORNILLO	L/D	22	23.6	21
	CAPACIDAD DE INYECCIÓN EN TEORÍA	cm³	110	144	183
	PESO DE LA INYECCIÓN (PS)	g	100	131	166
	PRESIÓN DE INYECCIÓN	MPa	2612	2000	1580
	CAPACIDAD PLASTIFICANTE	g/s	10	16	22
	VELOCIDAD DEL TORNILLO	rpm	400
	UNIDAD DE INYECCIÓN		i280H
	VELOCIDAD DE INYECCIÓN	mm/s	350
	MOTOR DE POTENCIA	KW	33(verter) 17(derretir) 21(aceite)
	UNIDAD DE INYECCIÓN
	VELOCIDAD DE INYECCIÓN	mm/s
	MOTOR DE POTENCIA	KW
UNIDAD DE SUJECIÓN	FUERZA DE SUJECIÓN	KN	1300
	CARRERA MÓVIL DE LA PLACA DEL MOLDE	mm	470
	ALTURA MÁXIMA DEL MOLDE	mm	550
	MIN. ALTURA DEL MOLDE	mm	180
	ESPACIO ENTRE BARRAS DE AMARRE (W*H)	mm	470*470
	FUERZA DEL EYECTOR HIDRÁULICO	KN	61
	CARRERA DEL EYECTOR HIDRÁULICO	mm	150
	NÚMERO DE EYECTOR	n	5
OTROS	PRESIÓN DE LA BOMBA	MPa	16
	CAPACIDAD DE CALEFACCIÓN	KW	10.5
	DIMENSIÓN DE LA MÁQUINA (LWH)	m	5.41.42.1
	PESO DE LA MÁQUINA	t	4.5
	CAPACIDAD DEL TANQUE DE ACEITE	L	180

MODELO: HXYD 130/i180H
TABLA DE PARÁMETROS TÉCNICOS			A	B	C
UNIDAD DE INYECCIÓN	DIÁMETRO DEL TORNILLO	mm	22	25	28
	RELACIÓN L/D DEL TORNILLO	L/D	22	22	22
	CAPACIDAD DE INYECCIÓN EN TEORÍA	cm³	49	63	80
	PESO DE LA INYECCIÓN (PS)	g	44	58	72
	PRESIÓN DE INYECCIÓN	MPa	2841	2200	1754
	CAPACIDAD PLASTIFICANTE	g/s	5	7	10
	VELOCIDAD DEL TORNILLO	rpm	400
	UNIDAD DE INYECCIÓN		i180H
	VELOCIDAD DE INYECCIÓN	mm/s	350
	MOTOR DE POTENCIA	KW	21(verter) 8(derretir) 21(aceite)
	UNIDAD DE INYECCIÓN		i180HS
	VELOCIDAD DE INYECCIÓN	mm/s	500
	MOTOR DE POTENCIA	KW	27(verter) 14(derretir) 21(aceite)
UNIDAD DE SUJECIÓN	FUERZA DE SUJECIÓN	KN	1300
	CARRERA MÓVIL DE LA PLACA DEL MOLDE	mm	470
	ALTURA MÁXIMA DEL MOLDE	mm	550
	MIN. ALTURA DEL MOLDE	mm	180
	ESPACIO ENTRE BARRAS DE AMARRE (W*H)	mm	470*470
	FUERZA DEL EYECTOR HIDRÁULICO	KN	61
	CARRERA DEL EYECTOR HIDRÁULICO	mm	150
	NÚMERO DE EYECTOR	n	5
OTROS	PRESIÓN DE LA BOMBA	MPa	16
	CAPACIDAD DE CALEFACCIÓN	KW	10.5
	DIMENSIÓN DE LA MÁQUINA (LWH)	m	5.41.42.1
	PESO DE LA MÁQUINA	t	4.5
	CAPACIDAD DEL TANQUE DE ACEITE	L	180
