¿Qué es una máquina de moldeo por inyección de plástico?

¿Qué es un Máquina de inyección de plástico ?

Una máquina de inyección de plástico es un equipo de producción industrial que calienta resina plástica sólida hasta un estado fundido y luego fuerza ese material derretido en un molde de acero cerrado bajo presión controlada, donde se enfría y solidifica en una pieza terminada en cuestión de segundos a un par de minutos. Esta categoría de equipo se conoce más formalmente como máquina de moldeo por inyección , y se encuentra en el centro de la moderna maquinaria de moldeo de plástico utilizada en líneas de producción de automóviles, embalajes, electrónica, electrodomésticos y bienes de consumo.

El trabajo básico de cualquier máquina de moldeo de plástico es convertir los gránulos de resina en bruto en una pieza repetible y dimensionalmente consistente, ciclo tras ciclo, sin cambiar las herramientas entre lotes. Un solo molde montado en la unidad de sujeción puede producir miles de piezas casi idénticas, lo cual es una de las razones por las que el moldeo por inyección sigue siendo un método de producción principal para componentes plásticos de gran volumen en tantas industrias.

Las máquinas de esta categoría suelen dimensionarse según la fuerza de sujeción, expresada en toneladas, y según el tamaño del disparo, que describe la cantidad de plástico fundido que la unidad de inyección puede entregar en un solo ciclo. La fuerza de sujeción en los modelos comunes de máquinas de inyección de plástico puede variar desde menos de 100 toneladas para artículos pequeños de precisión, como conectores y tapas, hasta 3000 toneladas para piezas grandes como paletas, contenedores y paneles de carrocería de automóviles.

¿Cómo funciona una máquina de moldeo por inyección de plástico?

Cada ciclo de prensas de moldeo por inyección sigue la misma secuencia de cuatro etapas, ya sea que la máquina sea una pequeña unidad de precisión o una prensa de gran tonelaje construida para grandes piezas industriales. Comprender cada etapa ayuda a explicar por qué el tiempo del ciclo, la fuerza de sujeción y la calidad de las piezas están tan estrechamente relacionados.

Etapa de sujeción

La unidad de sujeción cierra y bloquea las dos mitades del molde, aplicando suficiente fuerza para mantener el molde cerrado contra la presión del plástico que está a punto de inyectarse. Esta es la etapa en la que la fuerza de sujeción, que se analiza en detalle más adelante, se convierte en el factor decisivo en el tamaño o el grosor de una pieza que la máquina puede manejar.

Etapa de inyección

Un tornillo giratorio dentro del barril calentado derrite los gránulos de resina sólida y empuja el plástico fundido a través de una boquilla hacia la cavidad del molde. La presión y la velocidad de inyección se ajustan al material y a la geometría de la pieza para que la cavidad se llene uniformemente antes de que el plástico comience a enfriarse.

Etapa de enfriamiento

Una vez que la cavidad está llena, el molde continúa sosteniendo la pieza mientras el calor se extrae a través de los canales de enfriamiento dentro del molde. El enfriamiento suele ser la etapa más larga del ciclo y el espesor de la pared tiene un efecto directo en el tiempo que lleva, una relación que se muestra en el cuadro de tiempo del ciclo más adelante en este artículo.

Etapa de eyección

Una vez que la pieza se ha enfriado lo suficiente como para mantener su forma, la unidad de sujeción se abre y los pasadores expulsores empujan la pieza terminada fuera del molde. Luego, la máquina se reinicia y la secuencia se repite para el siguiente disparo.

Tipos de máquinas de moldeo de plástico disponibles en la actualidad

Los fabricantes de equipos de máquinas de moldeo de plástico generalmente agrupan las máquinas según cómo se accionan las unidades de sujeción y de inyección. Las cuatro categorías siguientes cubren la mayor parte de lo que se utiliza en los entornos de producción actuales, y muchas líneas de máquinas también se ramifican en series especializadas, como diseños de dos placas, líneas de alta velocidad y sistemas de dos colores creados para piezas que combinan dos materiales en una sola toma.

Componentes clave dentro de una máquina de moldeo por inyección de plásticos

Independientemente del tipo de accionamiento, una línea de moldeo de plástico de una máquina depende de que tenga los mismos componentes básicos trabajando juntos. Saber qué hace cada pieza hace que sea más fácil leer la hoja de especificaciones de una máquina y comparar modelos antes de comprometerse con un diseño de producción.

• Unidad de inyección : tolva, barril calentado y tornillo que derriten bolitas de resina y empujan el plástico derretido dentro del molde.
• Unidad de sujeción : platos, barras de unión y un mecanismo hidráulico o de palanca que mantiene el molde cerrado durante la inyección.
• molde : el utillaje que da forma a la pieza, montado entre los platos fijos y móviles.
• sistema de control : el panel del operador y el controlador que gestionan la temperatura, la presión, la velocidad y el tiempo para cada etapa.
• Sistema de propulsión : la bomba hidráulica, el servomotor o el motor eléctrico que impulsa el movimiento de sujeción e inyección.
• Sistema de refrigeración : canales de agua o aceite, dentro del molde y alrededor del barril, que eliminan el calor durante el ciclo.
• Sistema eyector : pasadores o placas que empujan la pieza terminada para liberarla del molde una vez que se ha enfriado.

Las tolerancias de mecanizado de precisión del moldeo por inyección dependen en gran medida de qué tan bien se adaptan estos sistemas a la pieza, razón por la cual la selección de componentes es tan importante como el tonelaje total de la máquina.

Comprensión de la fuerza de sujeción en máquinas de moldeo

La fuerza de sujeción es la cantidad de fuerza que aplica una máquina para mantener cerradas las dos mitades del molde mientras se inyecta plástico fundido bajo presión. Si la fuerza de sujeción es demasiado baja para una pieza determinada, el molde puede agrietarse ligeramente durante la inyección, dejando que el plástico fino se escape a lo largo de la línea de separación, un defecto comúnmente conocido como rebaba.

La fuerza de sujeción generalmente se mide en toneladas y está estrechamente relacionada con el área de superficie proyectada de la pieza que se está moldeando, junto con la presión de inyección que requiere el material. Las piezas más grandes y planas suelen necesitar más fuerza de sujeción que las piezas pequeñas y de paredes profundas de volumen similar.

Como muestra el gráfico, las máquinas de moldeo de plástico comunes varían en escala desde menos 300 toneladas para máquinas compactas utilizadas en piezas pequeñas, hasta el 1600 a 3000 toneladas gama reservada para componentes extra grandes como paletas, contenedores grandes y paneles de carrocería.

Tiempo del ciclo de moldeo por inyección explicado

El tiempo del ciclo es el tiempo total necesario para completar una secuencia completa de sujeción, inyección, enfriamiento y expulsión. Es una de las principales cifras que se utilizan para estimar cuántas piezas puede producir una máquina en un turno.

El enfriamiento generalmente representa la mayor parte del tiempo del ciclo, y el espesor de la pared es el factor más importante de cuánto tiempo lleva el enfriamiento, ya que el calor tiene que viajar más lejos de una sección más gruesa antes de que la pieza esté lo suficientemente rígida como para ser expulsada.

Una parte de paredes delgadas alrededor 1mm puede enfriarse y expulsarse en menos de 20 segundos, mientras que una pieza con 5mm Las paredes pueden tardar más de un minuto en llegar al mismo punto, incluso en una máquina idéntica.

Aplicaciones comunes de las prensas de moldeo por inyección en todas las industrias

Los resultados de las máquinas de inyección de plástico aparecen en más lugares de los que la mayoría de la gente cree, desde la carcasa de un electrodoméstico hasta el acabado interior de un automóvil. El cuadro a continuación ofrece una vista de referencia general de dónde se utilizan más las prensas de moldeo por inyección, según la práctica común de la industria en lugar de una única encuesta formal.

Automoción y Transporte

Los parachoques, los paneles interiores, los tableros y las carcasas debajo del capó se producen con frecuencia en líneas de máquinas de moldeo de plástico de mayor tonelaje debido a los grandes tamaños de las piezas y los exigentes requisitos dimensionales.

Embalajes y bienes de consumo

Las tapas, los cierres, los contenedores de paredes delgadas y los artículos para el hogar generalmente se procesan en máquinas de ciclos más rápidos, a menudo servoaccionadas, donde el volumen de producción es tan importante como la precisión de las piezas.

Electrónica y electrodomésticos

Los gabinetes, conectores y soportes internos requieren tolerancias estrictas, que es donde las máquinas de moldeo por servoinyección y los sistemas híbridos tienden a verse favorecidos por su control repetible.

Cómo elegir una máquina de moldeo por inyección para sus necesidades de producción

La selección de la máquina de inyección de plástico adecuada comienza con la pieza, no con el catálogo de la máquina. Unos pocos factores centrales suelen decidir qué clase de máquina se adapta a un trabajo determinado.

Como punto de partida aproximado, el requisito de tonelaje a menudo se estima multiplicando el área proyectada de la pieza por un factor de presión vinculado al material y luego agregando un margen para la complejidad de la pieza. Trabajar en este cálculo con un fabricante de máquinas antes de finalizar las herramientas ayuda a evitar elegir una prensa demasiado pequeña o innecesariamente grande para el trabajo.

Máquinas de moldeo por inyección servo versus máquinas de moldeo por inyección hidráulicas

Ambos tipos de máquinas completan el mismo ciclo de cuatro etapas descrito anteriormente, pero la forma en que brindan fuerza de sujeción e inyección difiere lo suficiente como para afectar el uso de energía, la precisión y el ruido en el taller.

Adónde conducen las máquinas de moldeo por inyección hidráulica

Los sistemas hidráulicos generalmente ofrecen una fuerte fuerza de sujeción bruta con una menor complejidad estructural, razón por la cual las prensas de gran tonelaje utilizadas para piezas estructurales grandes siguen siendo comúnmente hidráulicas o híbridas en lugar de completamente eléctricas.

Adónde conducen las máquinas de moldeo por inyección servo

Los sistemas servoaccionados ajustan la velocidad del motor para que coincida con la potencia exacta necesaria en cada etapa del ciclo en lugar de hacer funcionar una bomba continuamente, lo que generalmente reduce el consumo de energía y el ruido de funcionamiento, al tiempo que mejora la repetibilidad de las piezas de precisión.

Acerca de Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. tiene su sede en el Parque Científico y Tecnológico de Beilun en Ningbo, un área ampliamente conocida dentro de la industria como centro de producción de maquinaria para plásticos. La fábrica cubre más de 120000 metros cuadrados y se dedica a producir máquinas de moldeo por inyección de la marca HIGHSUN.

Construido cerca de 20 años de desarrollo enfocado y aprovechando más de 50 años Gracias a la experiencia de fabricación heredada de su empresa matriz, HIGHSUN Machinery se ha convertido en uno de los 3 principales productores de máquinas de moldeo por inyección de plástico en Ningbo y uno de los 10 principales fabricantes de máquinas de moldeo de plástico en China. La gestión refinada de procesos y los objetivos de fabricación consistentes siguen siendo el enfoque operativo en todas las líneas de productos.

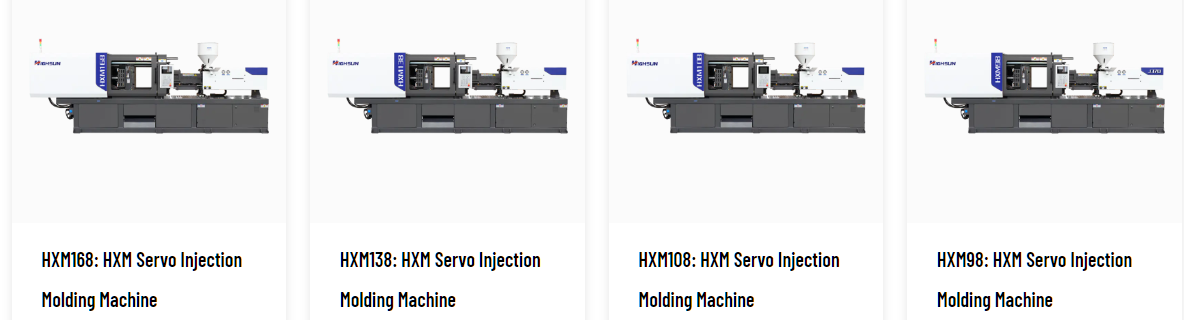

La gama de productos actual abarca series híbridas de electricidad y aceite, series de dos platos, series de alta velocidad, series de doble color sin mezclar, series de doble color mezclado, series BMC, series PET y series PVC, cubriendo fuerzas de sujeción desde 98 toneladas a 3000 toneladas . También se encuentran disponibles configuraciones personalizadas para necesidades de producción que quedan fuera de una serie estándar.

Highsun opera en torno a una filosofía centrada en el cliente, resumida internamente en la búsqueda de la excelencia y la perfección del moldeo, con el objetivo más amplio de construir una marca líder en máquinas de moldeo por inyección de alto rendimiento.

Preguntas frecuentes sobre las máquinas de moldeo por inyección de plástico
