El moldeo por inyección es el caballo de batalla de la fabricación moderna y produce de todo, desde tapas de botellas y productos de consumo hasta carcasas de dispositivos médicos. Si estas evaluyo productos de máquinas de moldeo por inyección o especificar una nueva línea de producción, comprender la máquina, las herramientas, los materiales y las variables del proceso puede ayudarlo a evitar errores costosos y lograr piezas consistentes más rápido.

¿Qué es una máquina de moldeo por inyección?

un máquina de moldeo por inyección Es un sistema de producción que funde plástico, lo inyecta en la cavidad de un molde, lo empaqueta bajo presión, lo enfría y expulsa la pieza terminada. el derecho equipo de moldeo por inyección puede mejorar la calidad de las piezas, reducir los desechos y aumentar la eficiencia de la producción, especialmente para aplicaciones de gran volumen.

Una típica celda de producción de moldeo por inyección incluye:

• Máquina de moldeo: Unidad de sujeción y unidad de inyección
• Molde: Herramientas de producción que forman la pieza.
• Manipulación de materiales: Secadora, cargadora, licuadora y equipos relacionados
• Enfriamiento: Equipos de control de temperatura de moldes, enfriadores, termolatores y
• Automatización: Sistemas de robot, transportador, inspección por visión y manipulación de piezas

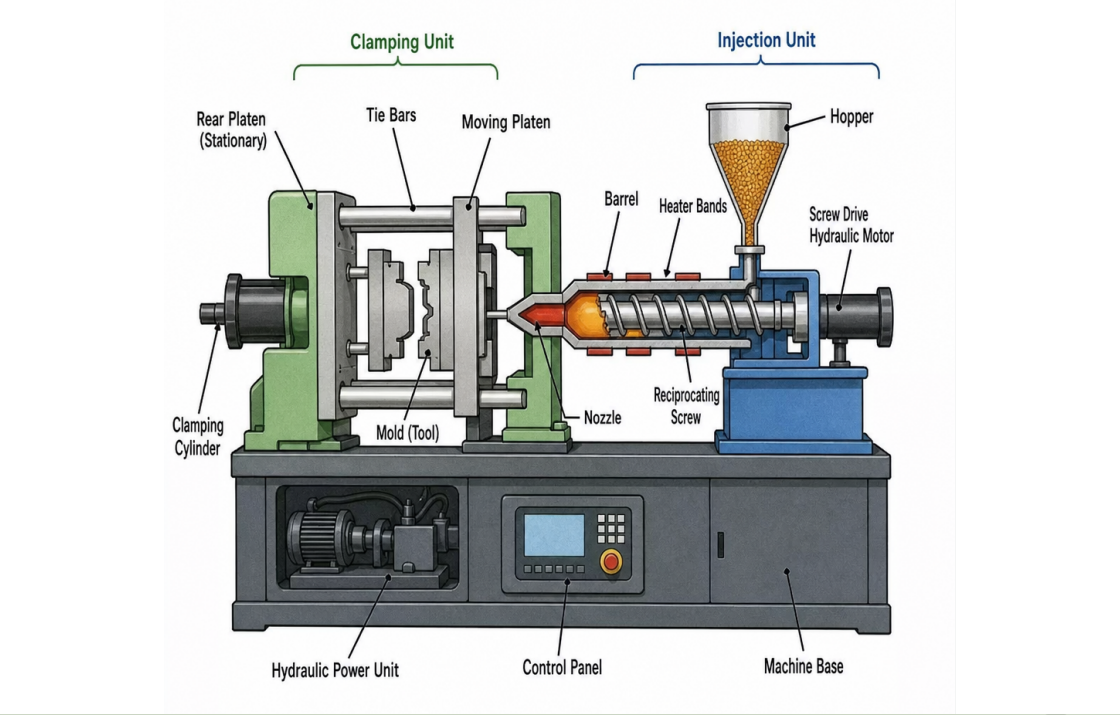

Piezas y funciones de la máquina de moldeo por inyección

comprensión máquina de moldeo por inyección parts and functions es importante para la resolución de problemas, el mantenimiento, la selección de equipos y la optimización de procesos.

alva y garganta de alimentación

el tolva almacena y alimenta resina a la máquina. La garganta de alimentación transfiere material al barril y debe manejarse adecuadamente para evitar puentes o una alimentación inconsistente. Los materiales higroscópicos normalmente requieren un secador de materiales antes del procesamiento.

Byas de barril y calentador

el barril Contiene el tornillo y proporciona el entorno en el que se funde el polímero. Bandas calentadoras mantener el perfil de temperatura requerido en todo el barril.

Tornillo y anillo de retención

el tornillo Plastifica, mezcla y dosifica el polímero. el anillo de control ayuda a evitar que el material fundido fluya hacia atrás durante la inyección, lo que favorece un tamaño de disparo y una repetibilidad consistentes.

Boquilla

el boquilla transfiere plástico fundido desde el barril al casquillo del bebedero del molde. El diseño y la temperatura de la boquilla deben coincidir con el material, el molde y la aplicación.

Unidad de inyección

el injection unit may use tecnología de accionamiento hidráulico, servohidráulico o eléctrico para controlar la rotación del tornillo y el movimiento de inyección.

Unidad de sujeción

el unidad de sujeción , incluidas las placas y las barras de unión, abre y cierra el molde y proporciona suficiente fuerza de sujeción para resistir la presión de la cavidad durante la inyección y el envasado.

Sistema eyector

el sistema eyector retira la pieza moldeada del núcleo. La sincronización y la fuerza adecuadas del eyector son esenciales para evitar que se peguen, se deformen, se blanqueen por tensión o se dañen las piezas.

Controles y sensores

Uso de máquinas modernas. controladores y sensores para monitorear y regular la presión de inyección, velocidad, temperatura, posición del tornillo, tiempo de ciclo, alarmas y recetas de proceso.

Tipos de máquinas de moldeo por inyección

Al comparar tipos de máquinas de moldeo por inyección , considere la precisión, la velocidad, el consumo de energía, el material, la geometría de la pieza, el volumen de producción y el entorno operativo requeridos.

Máquinas de moldeo por inyección eléctricas versus hidráulicas

Máquinas de moldeo por inyección eléctricas. Se seleccionan comúnmente cuando son importantes la alta precisión, la repetibilidad, la limpieza y la eficiencia energética.

Las ventajas de las máquinas eléctricas incluyen:

• Alta precisión de posicionamiento
• Excelente repetibilidad disparo a disparo
• Menor consumo de energía en muchas aplicaciones.
• Bajo ruido de funcionamiento
• Idoneidad para entornos de producción limpios y controlados

Las posibles limitaciones incluyen:

• Mayor costo inicial del equipo
• Limitaciones de aplicación para ciertos requisitos de muy gran tonelaje o de servicio extremo

Máquinas de moldeo por inyección hidráulica. Se utilizan ampliamente para piezas grandes y aplicaciones industriales exigentes.

Las ventajas incluyen:

• Amplia gama de fuerzas de sujeción disponibles
• Fuerte rendimiento para aplicaciones de servicio pesado
• Capacidad de proceso flexible
• Tecnología establecida con amplia experiencia en servicio.

Las posibles consideraciones incluyen:

• Mayor consumo de energía en comparación con muchos sistemas eléctricos modernos.
• mantenimiento del aceite hidraulico
• Mayor atención a la limpieza y al control de fugas.

Máquinas de moldeo por inyección híbridas y servo

Muchas máquinas modernas utilizan sistemas híbridos o servohidráulicos . Los beneficios del moldeo por inyección con servoaccionamiento pueden incluir:

• Consumo de energía reducido en comparación con los sistemas hidráulicos convencionales.
• Control de movimiento más rápido y preciso
• Menor generación de calor
• Estabilidad del proceso mejorada
• Mejor control de aplicaciones de moldeo exigentes

Máquinas de moldeo por inyección especiales

Dependiendo del aplicación de moldeo por inyección de plástico , es posible que se requiera equipo especializado, que incluye:

• Máquinas de envasado de alta velocidad
• Máquinas de moldeo multicomponente y 2K
• Máquinas de moldeo por inserción
• Máquinas de moldeo por inyección LSR
• Máquinas de micromoldeo

Especificaciones de la máquina de moldeo por inyección de plástico

el terms máquina de moldeo por inyección de plástico and máquina de inyección de plástico a menudo se usan indistintamente. Sin embargo, al comparar equipos, las especificaciones de compra deben ser precisas.

Los parámetros importantes incluyen:

• Fuerza de sujeción: kN o toneladas
• Tamaño del disparo: gramos u onzas
• Diámetro del tornillo: milímetros
• Relación L/D del tornillo
• Presión de inyección
• Velocidad de inyección
• Tasa de plastificación y recuperación.
• Dimensiones de la platina
• Distancia entre tirantes
• Espesor mínimo y máximo del molde.
• Luz diurna máxima
• Carrera y fuerza del eyector

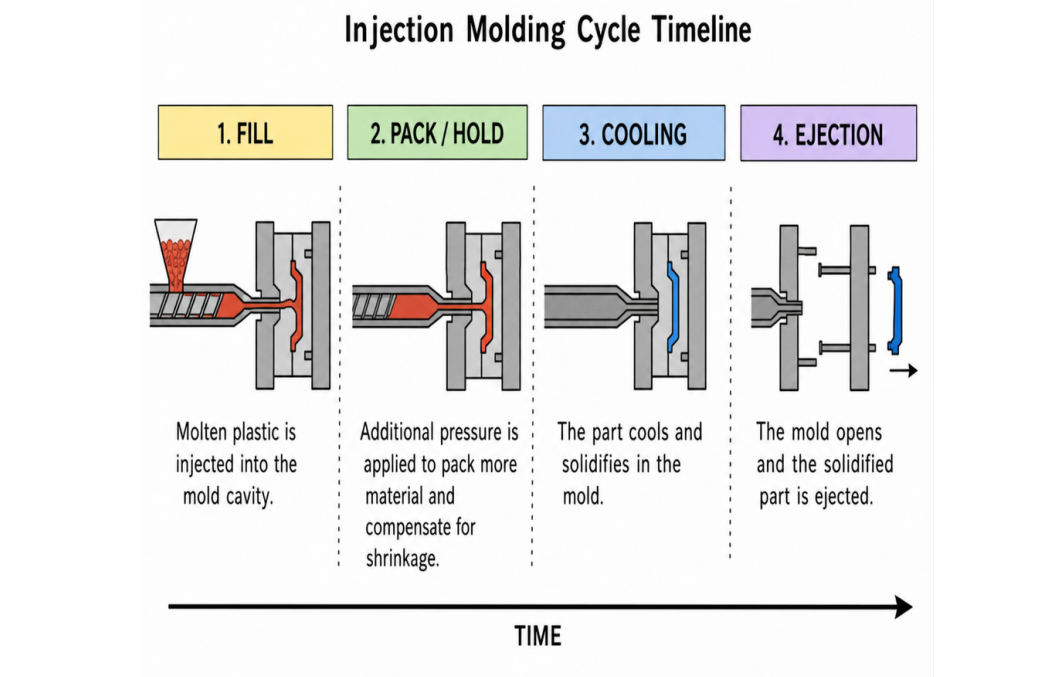

Proceso de moldeo por inyección paso a paso

comprensión the proceso de moldeo por inyección paso a paso facilita la identificación de las variables que influyen en la calidad y el tiempo del ciclo.

1. Preparación de materiales

Seque la resina cuando sea necesario y mantenga el nivel de humedad especificado por el fabricante. La preparación incorrecta del material puede provocar separaciones, fragilidad, inestabilidad dimensional y otros defectos.

2. Plastificación

el screw rotates and melts the polymer. Contrapresión se puede ajustar para mejorar la mezcla y la consistencia del derretimiento.

3. Cierre del molde y montaje de la abrazadera

el mold closes and the clamp builds sufficient force before injection begins.

4. Relleno

Se inyecta polímero fundido en la cavidad. Velocidad de inyección, presión, temperatura de fusión, temperatura del molde y comportamiento del flujo. todos afectan el rendimiento del llenado.

5. Embalaje y almacenamiento

La presión de empaquetar y mantener compensa la contracción del material mientras la compuerta permanece abierta. El objetivo es lograr el peso y las dimensiones requeridos de la pieza sin estrés excesivo.

6. Enfriamiento

El enfriamiento es a menudo uno de los factores que más contribuyen al tiempo total del ciclo. Espesor de pared, temperatura del molde, diseño del canal de enfriamiento y flujo de refrigerante influyen fuertemente en el rendimiento de refrigeración.

7. Apertura del molde

el mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Expulsión y manipulación de piezas

Pasadores eyectores, aire, robots u otros sistemas eliminan la pieza moldeada. La manipulación automatizada puede mejorar la consistencia y reducir el tiempo de apertura del molde.

9. Repetición del ciclo

el machine returns to the beginning of the cycle. The objective is a ventana de proceso estable y repetible , en lugar de simplemente lograr el ciclo más corto posible.

Ejemplos de piezas de plástico moldeadas por inyección

Las diferentes geometrías de piezas imponen diferentes exigencias a la máquina y al molde.

Contenedores de pared delgada

El embalaje de pared delgada requiere alta velocidad de inyección, temperatura de fusión estable, ventilación eficaz y tiempos de ciclo rápidos .

Cajas de engranajes

Las carcasas de engranajes requieren un fuerte control dimensional, un empaque consistente y un enfriamiento equilibrado para minimizar la deformación.

Conectores

Conectores often require Tolerancias dimensionales ajustadas, tamaño de inyección consistente, ventilación efectiva y alineación confiable del molde. .

Componentes médicos

Los componentes médicos pueden requerir validación de procesos, trazabilidad de materiales, entornos de fabricación controlados y datos detallados de procesos .

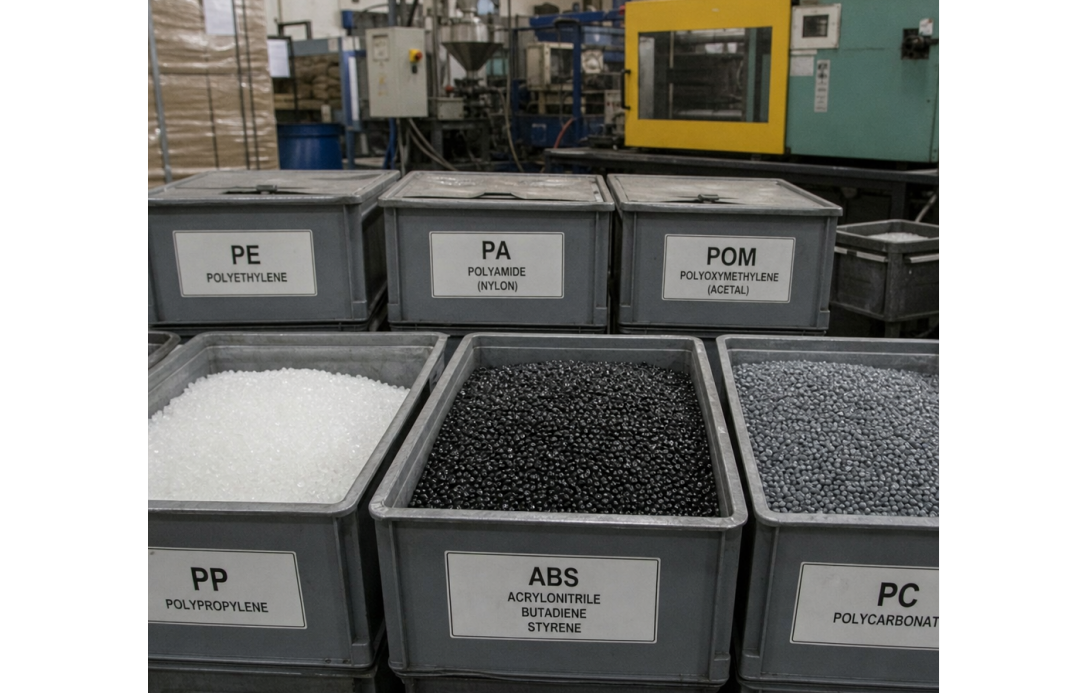

Los mejores materiales para moldeo por inyección

Seleccionando el Los mejores materiales para moldeo por inyección. Depende de la resistencia mecánica, la resistencia química, los requisitos de temperatura, la apariencia, la estabilidad dimensional, el costo y los requisitos reglamentarios.

PP y PE

Polipropileno (PP) and polietileno (PE) Son materiales económicos con buena resistencia química. El PP también se usa ampliamente para aplicaciones que requieren bisagras vivas.

ABS

ABS Ofrece una combinación útil de dureza, apariencia y procesabilidad, lo que lo hace común en carcasas de consumo y componentes industriales.

ordenador personal

Policarbonato (PC) Proporciona una alta resistencia al impacto y puede ofrecer una claridad excelente, aunque generalmente requiere condiciones de procesamiento más exigentes que las resinas comerciales.

PA / nailon

Poliamida (PA o nailon) Proporciona fuerza y resistencia al desgaste. El control de la humedad y el secado adecuado son particularmente importantes.

POM / Acetal

POM (acetal) Ofrece baja fricción, buena estabilidad dimensional y resistencia al desgaste, lo que lo hace adecuado para engranajes y componentes mecánicos de precisión.

PEEK y PEI

PEEK y PEI son polímeros de ingeniería de alto rendimiento utilizados en entornos mecánicos, químicos y de temperatura exigentes. Requieren herramientas diseñadas adecuadamente y capacidades de procesamiento a alta temperatura.

Consejo: La selección del material siempre debe evaluarse junto con el diseño de la compuerta, la ventilación, el enfriamiento, la temperatura del molde y las capacidades de presión y temperatura de la máquina.

Guía de diseño de moldes de cavidades múltiples

A guía de diseño de moldes de múltiples cavidades debe centrarse en aumentar la producción sin introducir una sensibilidad excesiva en el proceso o riesgos de mantenimiento.

Las consideraciones clave incluyen:

• Equilibrio del corredor: Mantenga un flujo constante en cada cavidad
• Diseño de puerta: Controle el corte, el comportamiento de llenado y la congelación de la compuerta
• Ventilación: Proporcionar una evacuación de gas eficaz para cada cavidad.
• Enfriamiento: Mantener una temperatura constante en todas las cavidades.
• Integridad de la línea de separación: Evite la rebaba y mantenga la alineación del molde
• Acceso de mantenimiento: Haga que las herramientas con alta cavitación sean prácticas de mantenimiento

Al escalar de una o dos cavidades a 8, 16, 32 o 64 cavidades , verificar que la máquina de moldeo por inyección tenga suficiente:

• Capacidad de tiro con un cojín adecuado
• Tasa de inyección para el llenado simultáneo de cavidades
• Capacidad plastificante
• Fuerza de sujeción
• Espacio de montaje del molde

Cómo elegir una máquina de moldeo por inyección

Al determinar cómo elegir una máquina de moldeo por inyección , comience con el pieza, material y molde , en lugar de seleccionar una máquina basándose únicamente en el tonelaje del catálogo.

Requisitos de producción

Definir:

• unnual production volume
• Tiempo de ciclo requerido
• Número de cavidades
• Tiempo de actividad esperado
• Tasa de desperdicio objetivo
• Nivel de automatización requerido

Requisitos de materiales

Evaluar:

• Viscosidad de la resina
• Temperatura de fusión
• Temperatura del molde
• Requisitos de secado
• Contenido de refuerzo o relleno
• Características corrosivas o abrasivas.

Fuerza de sujeción

Estimar el requerido fuerza de sujeción basado en el área de la pieza proyectada, la presión de la cavidad, el material y las condiciones del proceso. Evite tanto el tonelaje insuficiente como el sobredimensionamiento innecesario.

Tamaño del disparo

Seleccione una máquina que pueda producir el disparo requerido manteniendo un rango operativo razonable. Evite operar constantemente en los límites extremos de la unidad de inyección.

Velocidad y presión de inyección

La inyección de alta velocidad puede ser crítica para piezas de pared delgada, longitudes de flujo largas y patrones de llenado exigentes . Verifique que la máquina pueda alcanzar la tasa de inyección requerida sin alcanzar sus límites de presión o velocidad.

Dimensiones del molde

Comprobar:

• Dimensiones de la platina
• Distancia entre tirantes
• Rango de espesor del molde
• Luz diurna máxima
• Especificaciones del eyector
• Capacidad de peso del molde

Monitoreo de procesos

Para aplicaciones exigentes, considere Monitoreo de presión de cavidad, monitoreo de temperatura, registro de datos, límites de alarma y gestión de recetas. .

Compatibilidad de automatización

Si se planea la automatización, verificar la compatibilidad con:

• Interfaces de robots
• Herramientas de extremo de brazo
• Transportadores
• Inspección de visión
• Separación de piezas
• Sistemas de seguridad

Comprar una máquina de moldeo por inyección usada

Si estás buscando un máquina de moldeo por inyección for sale , evalúe el estado de la máquina en lugar de centrarse únicamente en su precio de compra.

Solicitud:

• Horas de funcionamiento
• Registros de mantenimiento
• Mediciones de desgaste de tornillos y cilindros.
• Condición del aceite hidráulico , cuando corresponda
• Versión del controlador
• Estado del sistema eléctrico
• Disponibilidad de repuestos
• Historial de servicio
• Prueba de repetibilidad del proceso

Siempre que sea posible, haga funcionar la máquina con un molde representativo o su molde de producción real antes de comprarla.

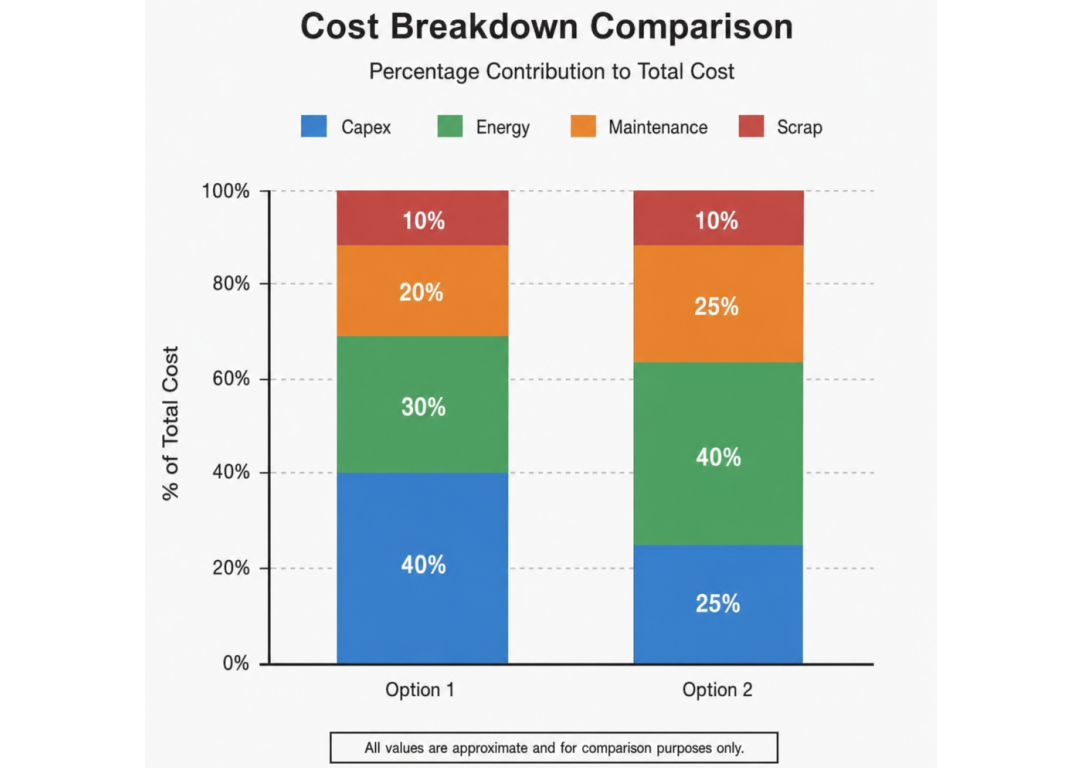

Comparación de costos de máquinas de moldeo por inyección

un máquina de moldeo por inyección cost comparison debería considerar el costo total de propiedad en lugar del precio de compra inicial únicamente.

Los principales factores de costos incluyen:

• Arquitectura de la máquina: eléctrica, hidráulica o híbrida
• Fuerza de sujeción
• Capacidad de tiro
• Capacidad de automatización
• Sistemas de seguridad
• Funciones del controlador
• Monitoreo de procesos
• Paquetes de precisión
• Cobertura de servicios locales
• Garantía
• Disponibilidad de repuestos

Considere también los costos continuos como:

• Consumo de energía
• Requisitos de refrigeración
• Mantenimiento preventivo
• Repuestos
• Entrenamiento
• Puesta en servicio
• Tiempo de inactividad
• chatarra
• Eficiencia de producción

Una máquina con un precio de compra más alto puede tener un perfil económico general diferente una vez que se incluyen el consumo de energía, el mantenimiento, la productividad y el tiempo de inactividad.

Defectos y soluciones del moldeo por inyección

La mayoría de los defectos de moldeo se deben a problemas que involucran Llenado, embalaje, enfriamiento, condición del material, ventilación o diseño del molde. .

destello

Las posibles causas incluyen presión excesiva en la cavidad, fuerza de sujeción insuficiente, daños en la línea de separación, desalineación del molde o desgaste excesivo.

Comprobar:

• Presión de inyección
• Velocidad de inyección
• Fuerza de sujeción
• Condición de línea divisoria
• Alineación del molde
• Desgaste del molde

Marcas de fregadero

Las posibles causas incluyen empaque insuficiente, congelamiento prematuro de la puerta, espesor excesivo de la pared local o enfriamiento inadecuado.

Los posibles ajustes incluyen:

• Optimización de la presión de empaque y retención
• Aumento del tiempo de embalaje efectivo
• Mejorando el diseño de la puerta
• Mejorando el enfriamiento
• Reducir el espesor excesivo de nervaduras o paredes

Deformación

Deformación is often related to enfriamiento desigual, contracción diferencial, orientación molecular excesiva o empaquetamiento desequilibrado .

Verifique la simetría de la temperatura del molde, el rendimiento de enfriamiento, las condiciones de empaque y la orientación del flujo.

Marcas de quemaduras

Las marcas de quemaduras pueden indicar Gas atrapado y ventilación inadecuada. , especialmente cerca del final del relleno.

Comprobar:

• Ventilaciones de molde
• Limpieza de ventilación
• Velocidad de inyección near the end of fill
• Ubicaciones de trampas de gas
• Estado de los materiales

Rayas extendidas y plateadas

La dispersión puede resultar de Humedad, cizallamiento excesivo, contaminación o ventilación deficiente. .

Verifique el secado de la resina, el manejo del material, las condiciones del tornillo y los parámetros de procesamiento.

Líneas de soldadura

Las líneas de soldadura se producen cuando se encuentran frentes de fusión separados.

Las posibles mejoras del proceso incluyen:

• Ajuste de la temperatura de fusión
• Ajuste de la temperatura del molde
• Optimización de la velocidad de inyección
• Mejorar la ventilación
• Revisar la ubicación de la puerta

Solución de problemas de moldeado de tiro corto

Para moldeado de tiro corto , compruebe sistemáticamente las siguientes áreas.

1. Material y Secado

Verifique el tipo de resina, el nivel de humedad, la proporción de triturado, el flujo de material y la condición del sistema de alimentación.

2. Temperatura de fusión

Verifique si la temperatura de fusión es demasiado baja y verifique las temperaturas de la zona del cilindro, los termopares, el rendimiento del calentador y el comportamiento de plastificación.

3. Velocidad y presión de inyección

Determine si la máquina está alcanzando su presión máxima de inyección o límite de velocidad antes de llenar la cavidad.

4. Ventilación y trampas de gas

Los respiraderos bloqueados o inadecuados pueden impedir el llenado completo. Limpie los respiraderos existentes y revise las ubicaciones de las trampas de gas.

5. Restricciones de puertas y corredores

Inspeccione la puerta, el corredor, el bebedero y el área del tapón frío para detectar restricciones o dimensiones incorrectas.

6. Tamaño del cojín y del tiro

Verifique el tamaño del disparo, la estabilidad del cojín y el rendimiento del anillo de control. La amortiguación inconsistente puede indicar un problema en la unidad de inyección o en el tornillo/anillo de retención.

Cómo reducir el tiempo del ciclo de moldeo por inyección

To reducir el tiempo del ciclo de moldeo por inyección , céntrese particularmente en la refrigeración y el manejo de piezas manteniendo la calidad de las piezas.

Optimice el enfriamiento del molde

Mejore la disposición del canal de enfriamiento, el flujo de refrigerante, la turbulencia y la proximidad a la pieza moldeada.

Optimizar Empacar y Retener

Acorte el paquete y manténgalo solo después de confirmar Tiempo de congelación de la puerta y estabilidad del peso parcial. . Reducir el tiempo de retención de manera demasiado agresiva puede aumentar las marcas de hundimiento, la contracción y la variación dimensional.

Mejorar la ventilación

La ventilación eficaz puede permitir un llenado más rápido y, al mismo tiempo, reducir las marcas de quemaduras y los defectos de gas atrapado.

Mejorar la automatización

Los robots y el manejo automatizado de piezas pueden proporcionar una extracción consistente y reducir los retrasos en la apertura y cierre del molde.

Optimizar eyección

La sincronización, la carrera y la liberación de piezas adecuadas del eyector pueden evitar atascos y retrasos innecesarios en el ciclo.

Importante: Un ciclo más corto sólo supone una mejora cuando la calidad se mantiene estable. Monitorear OEE, tasa de desperdicio, peso de la pieza, variación dimensional y tiempo de inactividad , no solo el tiempo del ciclo.

Estándares de moldeo por inyección de grado médico

Para regulated medical components, estándares de moldeo por inyección de grado médico implican mucho más que producir piezas visualmente aceptables.

La planificación de la producción puede incluir:

• Validación del proceso IQ/OQ/PQ
• Trazabilidad de materiales
• control de lotes
• Manipulación controlada de materiales
• Compatibilidad con salas limpias cuando sea necesario
• Equipos de medición calibrados.
• Gestión del cambio
• Monitoreo de procesos
• Gestión de alarmas
• Retención de datos de producción

Para these applications, machine selection should emphasize repetibilidad, control de procesos, trazabilidad y captura de datos , no simplemente el tonelaje de cierre.

Conclusión final

El éxito del moldeo por inyección depende de la alineación de Máquina, molde, material y proceso. .

el right máquina de moldeo por inyección de plástico debe proporcionar suficiente fuerza de sujeción, capacidad de inyección, compatibilidad del molde, control del proceso y repetibilidad para la aplicación prevista. Al mismo tiempo, el molde debe proporcionar un llenado, ventilación, enfriamiento y expulsión efectivos.

Utilice el ciclo de moldeo por inyección: llenar, empacar, enfriar y expulsar —como marco para la optimización. Cuando se produzcan defectos, trátelos como señales de proceso que pueden indicar problemas con Humedad, presión, temperatura, flujo de aire, comportamiento del material o equilibrio de enfriamiento. .

Con una selección disciplinada de máquinas, herramientas bien diseñadas, materiales controlados y un seguimiento sistemático de los procesos, los fabricantes pueden mejorar repetibilidad, reducir los desechos, acortar los tiempos de los ciclos y escalar la producción con mayor confianza .
