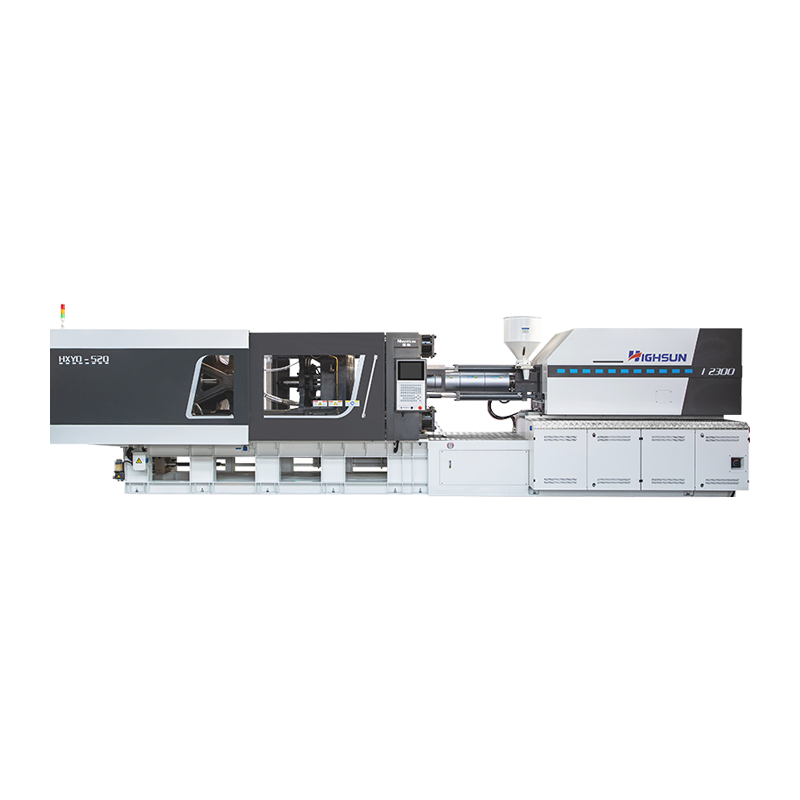

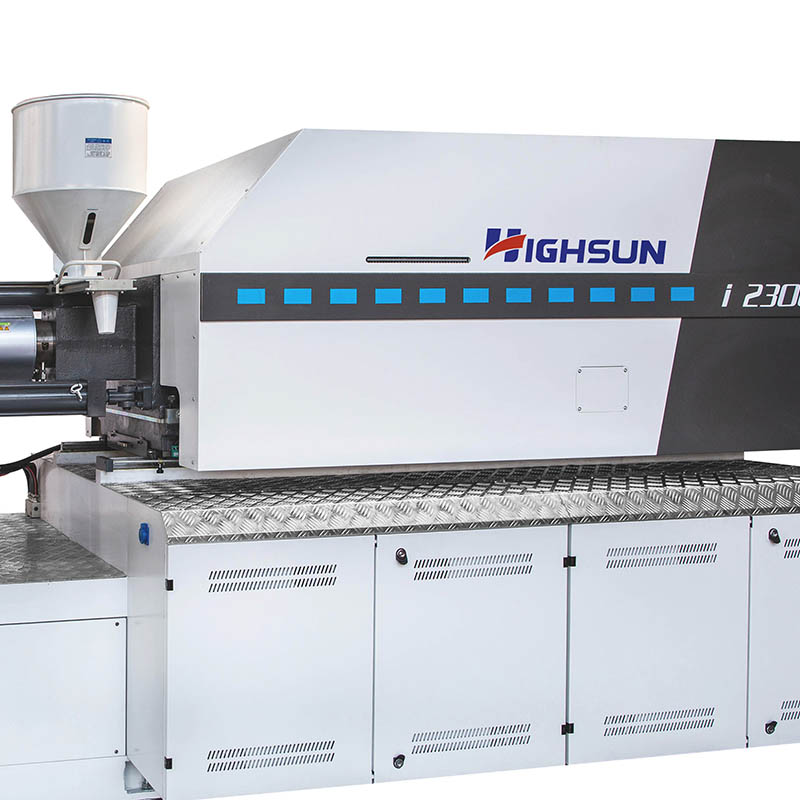

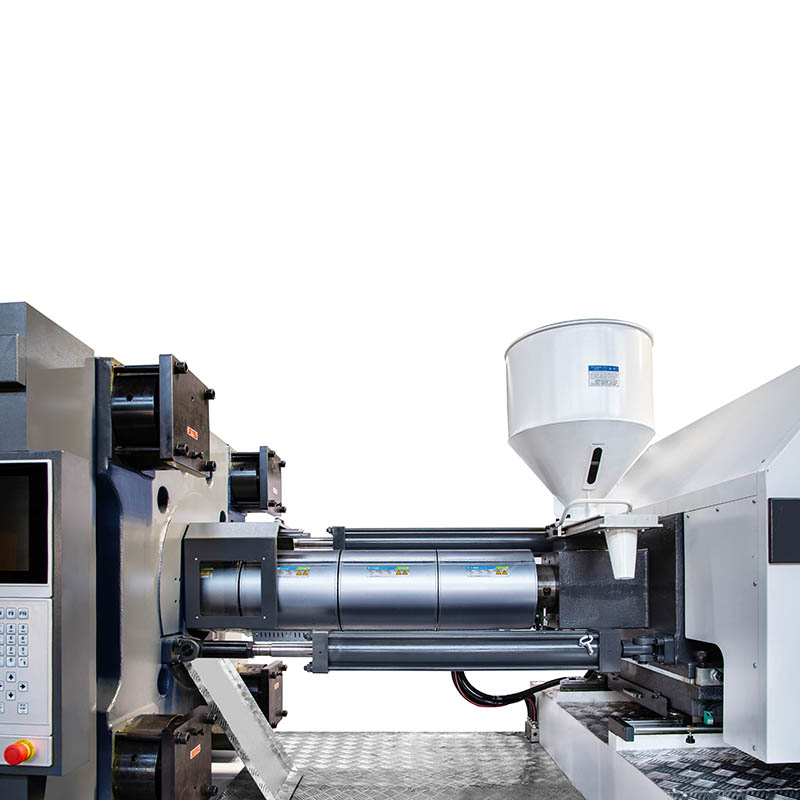

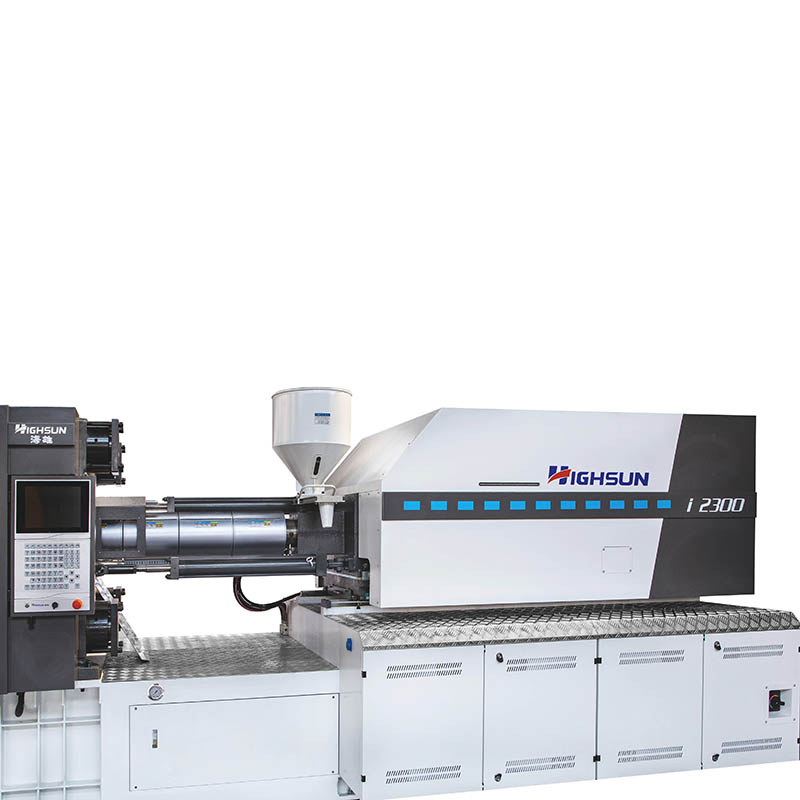

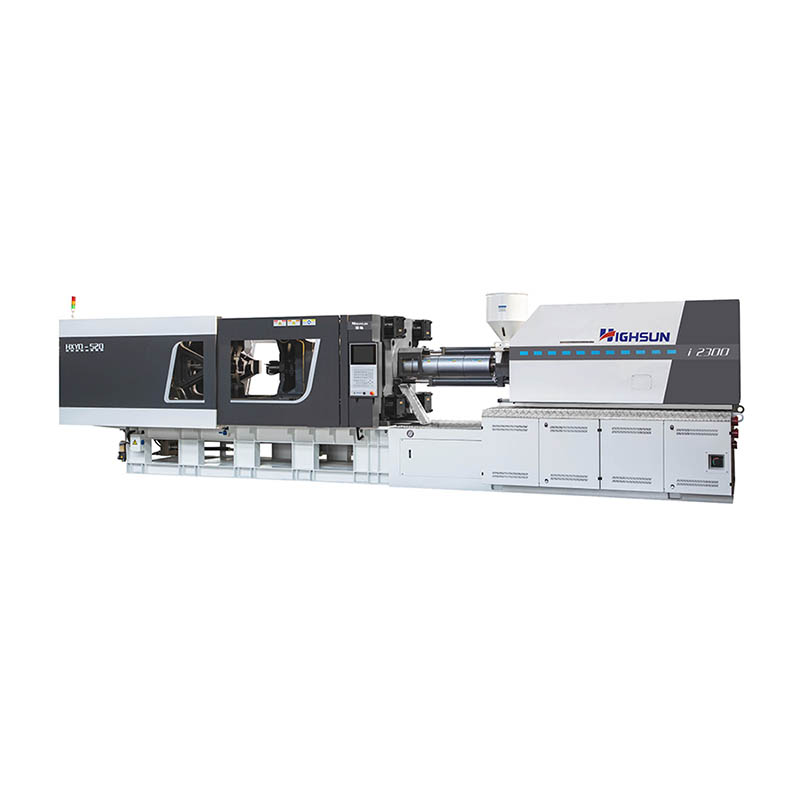

HXYD-520: Máquina de moldeo por inyección híbrida HXYD

Máquina híbrida HXYD

HXYD-520: Máquina de moldeo por inyección híbrida HXYD

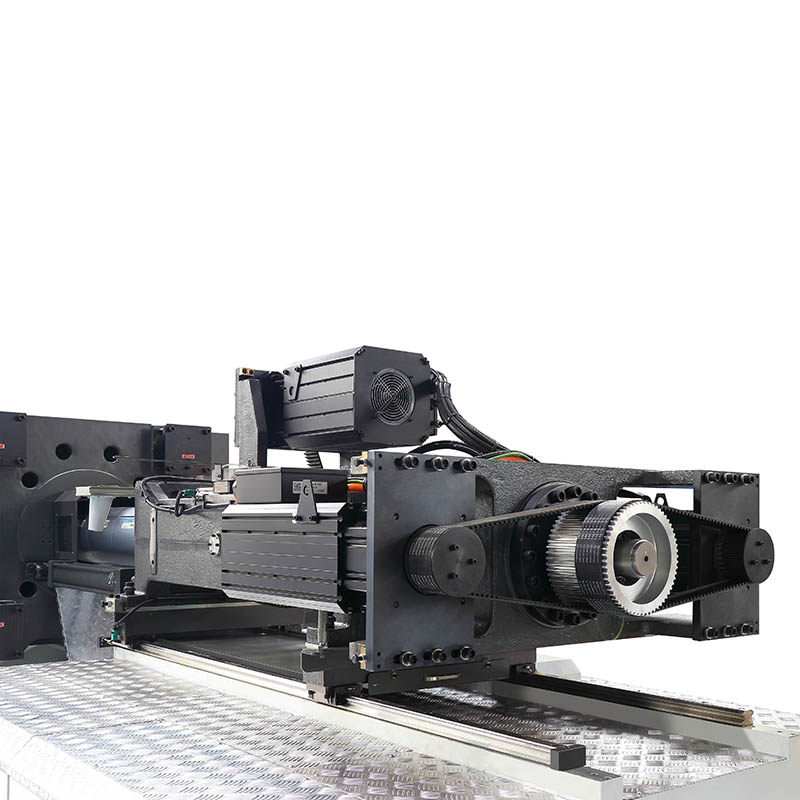

Esta máquina de moldeo por inyección emplea tecnología híbrida de accionamiento eléctrico-aceite de última generación, integrando perfectamente la robusta fuerza de sujeción del sistema hidráulico con el preciso control de inyección del sistema eléctrico. El sistema eléctrico, equipado con motores de alto rendimiento, proporciona energía rápida y precisa para la inyección de material, lo que garantiza un llenado preciso y de alta velocidad de las cavidades del molde, mejorando así significativamente la eficiencia de producción y la calidad del producto. Al mismo tiempo, el sistema hidráulico se centra en generar una fuerza de sujeción excepcional de 520 toneladas para mantener la estanqueidad del molde durante la inyección, evitando eficazmente fugas de material. El funcionamiento sinérgico de ambos sistemas consigue una potencia de salida altamente eficiente, superando el rendimiento de las máquinas de moldeo por inyección tradicionales en términos de dinámica de potencia.

Correo electrónico: haixiong@highsun-machinery.com

Contáctenos

PREV：HXYD-430: Máquina de moldeo por inyección híbrida HXYD
SIGUIENTE：HXYD-600: Máquina de moldeo por inyección híbrida HXYD

Descripción
Video

MODELO: HXYD 530/i2300H
TABLA DE PARÁMETROS TÉCNICOS			A	B	C
UNIDAD DE INYECCIÓN	DIÁMETRO DEL TORNILLO	mm	65	70	75
	RELACIÓN L/D DEL TORNILLO	L/D	21.5	20	20
	CAPACIDAD DE INYECCIÓN EN TEORÍA	cm³	1128	1308	1502
	PESO DE LA INYECCIÓN (PS)	g	1027	1191	1367
	PRESIÓN DE INYECCIÓN	MPa	2088	1800	1568
	CAPACIDAD PLASTIFICANTE	g/s	90	105	120
	VELOCIDAD DEL TORNILLO	rpm	400
	VELOCIDAD DE INYECCIÓN	mm/s	350
	MOTOR DE POTENCIA	KW	60 60(verter) 59(derretir) 38 38(aceite)
UNIDAD DE SUJECIÓN	FUERZA DE SUJECIÓN	KN	5300
	CARRERA MÓVIL DE LA PLACA DEL MOLDE	mm	780
	ALTURA MÁXIMA DEL MOLDE	mm	800
	MIN. ALTURA DEL MOLDE	mm	320
	ESPACIO ENTRE BARRAS DE AMARRE (W*H)	mm	820*770
	FUERZA DEL EYECTOR HIDRÁULICO	KN	181
	CARRERA DEL EYECTOR HIDRÁULICO	mm	200
	NÚMERO DE EYECTOR	n	13
OTROS	PRESIÓN DE LA BOMBA	MPa	16
	CAPACIDAD DE CALEFACCIÓN	KW	30
	DIMENSIÓN DE LA MÁQUINA (LWH)	m	8,132,092,32
	PESO DE LA MÁQUINA	t	23
	CAPACIDAD DEL TANQUE DE ACEITE	L	650

MODELO: HXYD 530/i1600H
TABLA DE PARÁMETROS TÉCNICOS			A	B	C
UNIDAD DE INYECCIÓN	DIÁMETRO DEL TORNILLO	mm	60	65	70
	RELACIÓN L/D DEL TORNILLO	L/D	21.6	20	20
	CAPACIDAD DE INYECCIÓN EN TEORÍA	cm³	791	929	1078
	PESO DE LA INYECCIÓN (PS)	g	720	845	980
	PRESIÓN DE INYECCIÓN	MPa	2000	1704	1469
	CAPACIDAD PLASTIFICANTE	g/s	75	90	105
	VELOCIDAD DEL TORNILLO	rpm	400
	VELOCIDAD DE INYECCIÓN	mm/s	350
	MOTOR DE POTENCIA	KW	67(verter) 44(derretir) 38 38(aceite)
UNIDAD DE SUJECIÓN	FUERZA DE SUJECIÓN	KN	5300
	CARRERA MÓVIL DE LA PLACA DEL MOLDE	mm	780
	ALTURA MÁXIMA DEL MOLDE	mm	800
	MIN. ALTURA DEL MOLDE	mm	320
	ESPACIO ENTRE BARRAS DE AMARRE (W*H)	mm	820*770
	FUERZA DEL EYECTOR HIDRÁULICO	KN	181
	CARRERA DEL EYECTOR HIDRÁULICO	mm	200
	NÚMERO DE EYECTOR	n	13
OTROS	PRESIÓN DE LA BOMBA	MPa	16
	CAPACIDAD DE CALEFACCIÓN	KW	28
	DIMENSIÓN DE LA MÁQUINA (LWH)	m	8,132,092,32
	PESO DE LA MÁQUINA	t	22.3
	CAPACIDAD DEL TANQUE DE ACEITE	L	650

MODELO: HXYD 530/i1400H
TABLA DE PARÁMETROS TÉCNICOS			A	B	C
UNIDAD DE INYECCIÓN	DIÁMETRO DEL TORNILLO	mm	55	60	65
	RELACIÓN L/D DEL TORNILLO	L/D	21.8	20	20
	CAPACIDAD DE INYECCIÓN EN TEORÍA	cm³	665	791	929
	PESO DE LA INYECCIÓN (PS)	g	605	720	845
	PRESIÓN DE INYECCIÓN	MPa	2142	1800	1534
	CAPACIDAD PLASTIFICANTE	g/s	60	75	90
	VELOCIDAD DEL TORNILLO	rpm	400
	VELOCIDAD DE INYECCIÓN	mm/s	350
	MOTOR DE POTENCIA	KW	67(verter) 44(derretir) 38 38(aceite)
UNIDAD DE SUJECIÓN	FUERZA DE SUJECIÓN	KN	5300
	CARRERA MÓVIL DE LA PLACA DEL MOLDE	mm	780
	ALTURA MÁXIMA DEL MOLDE	mm	800
	MIN. ALTURA DEL MOLDE	mm	320
	ESPACIO ENTRE BARRAS DE AMARRE (W*H)	mm	820*770
	FUERZA DEL EYECTOR HIDRÁULICO	KN	181
	CARRERA DEL EYECTOR HIDRÁULICO	mm	200
	NÚMERO DE EYECTOR	n	13
OTROS	PRESIÓN DE LA BOMBA	MPa	16
	CAPACIDAD DE CALEFACCIÓN	KW	24.3
	DIMENSIÓN DE LA MÁQUINA (LWH)	m	8,132,092,32
	PESO DE LA MÁQUINA	t	17.5
	CAPACIDAD DEL TANQUE DE ACEITE	L	650
